1. Mechanická konfigurácia a štruktúra pripojenia

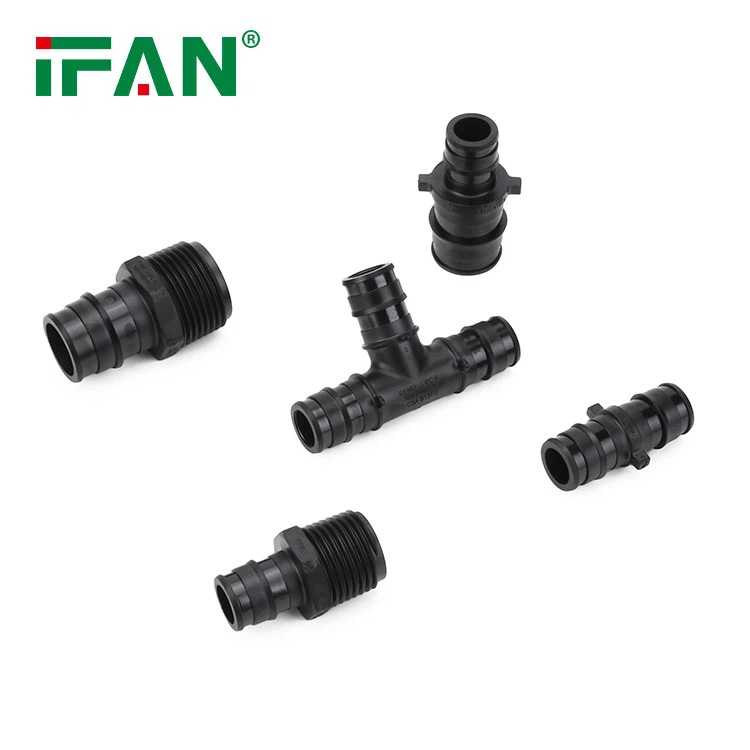

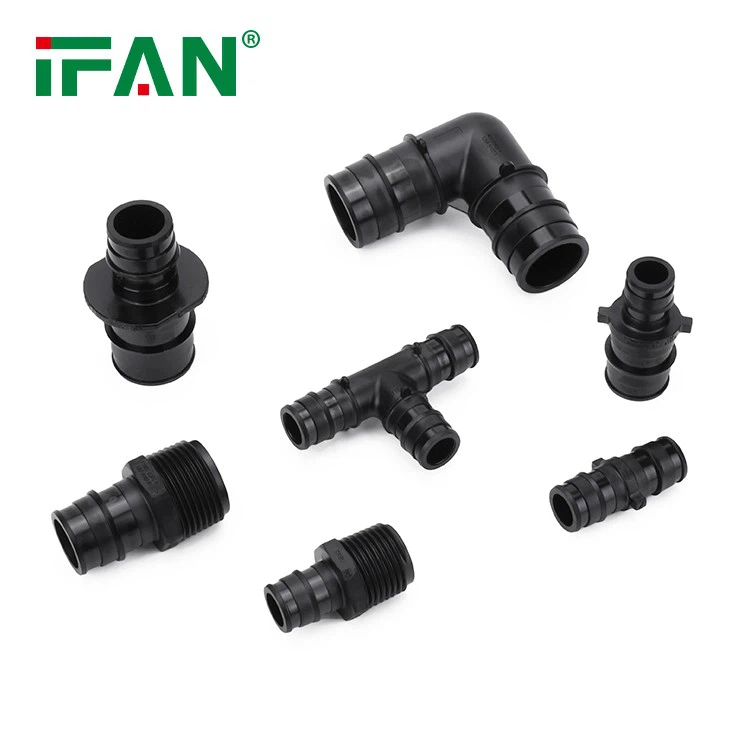

Ifan rýchle pripojenie PEX sklíčkových tvaroviek sú skonštruované s viaczložkovým telom s primárnym vložkou, tesniacim krúžkom a vonkajším posuvným rukávom. Konštrukcia je určená pre lineárne zapojenie, kde sa potrubie PEX rozširuje a priliehajúci oblek sa skĺzne, aby vytvoril mechanický zámok. Teleso vloženia obsahuje dvojité O-krúžky a držiakové hrebene, aby sa zvýšila integrita tesnenia. Rozmery sledujú ISO 15875-5 a kompatibilitu ASTM F877, čím sa zabezpečuje štandardizované prispôsobenie rôznych výrobcov PEX Pipe. Zarovnanie komponentov je overené počas montáže, aby sa splnilo tolerancie hĺbky koncentrickej a vkladania.
2. Zloženie a certifikácia základného materiálu
Prípravky sa vyrábajú predovšetkým z kovaných mosadz CW617N alebo PPSU (polyfenylsulfón) pre nekovové varianty. Mosadzné suroviny sú certifikované podľa EN 12165 s elementárnou analýzou potvrdzujúcou súlad s požiadavkami pitnej vody. Časti PPSU sa formujú pomocou panenskej živice s tepelnou a chemickou rezistenciou overenou prostredníctvom DSC (diferenciálna skenovacia kalorimetria) a FTIR (infračervená spektroskopia Fourier-Transform). Všetky materiálové dávky sú zaznamenané na sledovateľnosť a zhodu v kvalite. Mosadzné komponenty sú potápané po tom, aby sa znížilo zvyškové napätie a skreslenie obrábania.
3. Povrchová úprava a úprava pokovovania
V prípade mosadzných armatúr sa povrchová povrchová úprava aplikuje pomocou elektroplatu alebo mechanického leštenia. Vrstvy niklu alebo chrómu sa pohybujú od 8 do 15 µm, overené meraniami hrúbky vrstiev vírivého prúdu. Drsnosť povrchu sa udržiava pri RA menšia alebo rovná 1,6 µm, aby sa zabezpečilo hladké zapojenie sa do povrchov rúr a minimálne trenie počas inštalácie. Karmy PPSU sú zakončené čistením uvoľňovania plesní a antistatickým ošetrením. Testy soľného rozprašovania na ISO 9227 sa vykonávajú na pokrytých prístrojoch na overenie odolnosti proti korózii pri predĺženej expozícii.
4. Operačné systémy O-krúžku a špecifikácie elastoméru
Každá armatúra obsahuje dvojité O-krúžky EPDM umiestnené v predbežných drážkách na tele vložky. O-krúžky sú v súlade s en 681-1 požiadavkami na tesnenia elastoméru a sú odolné voči tepelnej cyklistike, chlórovanej vode a mechanickej kompresii. Tvrdosť sa testuje pomocou pobrežia Durometre a zacieľuje na hodnoty medzi 70–80. Testy a predĺženie kompresnej súpravy sa vykonávajú podľa štandardov ASTM D395 a D412. Mazanie sa aplikuje na O-krúžky pred montážou na uľahčenie inzercie potrubia bez poškodenia.
5. Dizajn a retenčná sila s posuvným rukávom
Vonkajší posuvný rukáv je vyrobený z nehrdzavejúcej ocele alebo hliníkovej zliatiny, v závislosti od variantu produktu. Vnútorný priemer je presne opracovaný tak, aby zodpovedal vonkajšiemu priemeru rozšíreného potrubia a po umiestnení poskytuje tesnú axiálnu retenciu. Konce rukávov sa skosia, aby sa zmiernili posuvný pohyb počas pripojenia. Testy axiálnej sily potvrdzujú, že rukáv drží potrubie bezpečne pod tlakovými a tepelnými expanznými podmienkami. Mechanické testovanie sa vykonáva na meranie inzerčnej sily, odporu vytiahnutia a kapacity trvalej zaťaženia cez teplotné cykly.
6. Rozmerové tolerancie a vzájomná zameranie
Všetky kritické rozmery vložené OD, hĺbka drážky O-krúžku, ID rukávov a montáž dĺžky sú opracované alebo formované v rámci ± 0. 05 mm tolerancie. Na validáciu sa používajú digitálne strmene a koordinované meracie stroje (CMMS). Karmy sú navrhnuté tak, aby boli kompatibilné s PEX rúrkami, ktoré sú v súlade s ISO 15875 a ASTM F876, čo umožňuje zameniteľnosť v rámci systému. Karmy sa testujú pomocou nástrojov na rozchody a párovania dielov od výrobcov tretích strán, aby sa zabezpečila kompatibilita a konzistentnosť výkonu v rámci značky.
7. Hydrostatický tlak a testovanie úniku
Každé IFAN s rýchlym pripojením PEX SLISTing je vystavené testovaniu hydrostatického tlaku pri 1,5 × menovité pracovný tlak. Typické testovacie hodnoty dosahujú 20 minút počas 10 minút za podmienok čistej vody. Inšpekcia úniku sa vykonáva vizuálnym ponorením a testovaním tlaku vzduchu s detekciou bublín. Testovanie na úrovni dávky zahŕňa vysokotlakové overenie prasknutia, kde príslušenstvo musia prekročiť prahy tlaku zlyhania nad 50 barov. Dokumentácia sa zaznamenáva a je spojená s ID výrobnej šarže.
8
Na zabezpečenie výkonu za rôznych podmienok prostredia sú vybavenie vystavené tepelným cyklistickým testom medzi stupňom -20 a 95 stupňom. Každý cyklus obsahuje tlak na tlak vody cez montáž v definovanom časovom intervale. Komponenty PPSU a mosadz sú skontrolované na rozmerovú zmenu, sfarbenie a zapečatenie integrity po cyklovaní. Medzi ďalšie testy starnutia patrí UV expozícia pre polymérne diely a vytrvalosť so soľným sprejom pre nanesené komponenty. Výsledky sa hodnotia podľa ISO 19893 a ASTM F876 ANNEX A Testovacie normy.
9. Kontrola kvality montážneho linky a inline kontrola
Výroba obsahuje viac kontrolných bodov riadenia kvality in-line. Patria sem vizuálna kontrola pre povrchové defekty, rozmerové overenie a potvrdenie prítomnosti O-krúžku pomocou systémov strojového videnia. Po zostavení sa 100% tvaroviek funkčne kontroluje, či nie je vnútorné zablokovanie a sústrednosť. Senzory krútiaceho momentu sa používajú na overenie tesnosti vopred namontovaných komponentov, ako sú rukávy alebo integrované adaptéry. Prevádzkovatelia sa riadia štandardnými prevádzkovými postupmi (SOP) a údaje o inšpekcii sa zaznamenávajú v systéme ERP pre sledovateľnosť.
10. Balenie, označovanie a sledovateľnosť produktu
Dokončené armatúry sa čistia, sušia a zabalia v jednotlivých kompartmentoch alebo utesnených vreckách, aby sa zabránilo kontaminácii alebo deformácii počas tranzitu. Každý balík obsahuje štítky označujúce číslo dielu, typ materiálu, triedu tlaku a kód výrobnej šarže. Kódy QR odkazujú na digitálne certifikáty a príručky o produktoch. Pokyny na skladovanie, teplotné rozsahy a inštalačné pokyny sú jasne vytlačené pre priehľadnosť dodávateľského reťazca. Proces balenia spoločnosti Ifan sleduje postupy ISO 9001: 2015, čím sa zabezpečuje sledovateľnosť zo suroviny po konečnú zásielku.
Záver: Presnosť výroby a technická spoľahlivosť
Ifan rýchle pripojenie PEX Slimtings sa vyvíjajú prostredníctvom prísnej výrobnej a inšpekčnej rámca. Od analýzy surovín po obrábanie, integráciu O-krúžku, pokovovanie a testovanie tlaku je každý komponent riadený pre rozmerovú presnosť a integritu pripojenia. Prípravky sú vyrobené tak, aby vykonávali hydraulické zmeny napätia a teploty pri zachovaní tesnení tesných tesnení. Vďaka štruktúrovanej sledovateľnosti a kompatibilite v globálnych štandardoch PEX PIPE poskytuje IFAN produkt s vysokou špecifikáciou pre technicky náročné potrubné systémy.
