Ako produktový manažér v odvetví potrubia PEX, komplexné priľnavosť k rozsiahlemu rozsahu veľkostí potrubí, rozmerov a hrúbok PEX je nevyhnutné na zabezpečenie toho, aby sme ponúkli optimálne konfigurácie v súlade s potrebami zákazníkov. Ale s toľkými premennými, ako sú materiály, hodnotenie tlaku a štandardy, môžu byť produkty PEX primerane zložité rýchlo. V tomto podrobnom sprievodcovi budem čitateľmi ramena s komplexnou tabuľkou veľkosti PEX, ktorá pokrýva konvencie trubice, rozmery a dostupné hrúbky. Budem tiež diskutovať o tom, ako premyslený výber veľkosti poskytuje vynikajúci výkon a prečo je nadmerné nadmerné PEX riskantné. Mojím cieľom je demystifikovať rozsiahle možnosti veľkosti PEX, aby inžinieri, dodávatelia a dizajnéri systému mohli vynechať ideálne hadičky pre svoje potreby aplikácií.
Označenia veľkosti PEX
Najprv zakryťme číselné označenia veľkosti používané na hadičky PEX. Rovnako ako iné potrubné materiály, aj PEX používa nominálne veľkosti, ktoré zodpovedajú približným rozmerom vnútorného a vonkajšieho priemeru. Tento graf ukazuje bežné nominálne veľkosti PEX a skutočné rozmery:
Nominálna veľkosť pex - od (in) - id (in)
| Nominálna veľkosť (palce) | Vonkajší priemer (OD) | Vnútorný priemer (ID) |
|---|---|---|
| 1/4" | 0,375 "(9,5 mm) | 0,25 "(6,4 mm) |
| 3/8" | 0,500 "(12,7 mm) | 0,375 "(9,5 mm) |
| 1/2" | 0,625 "(15,9 mm) | 0,485 "(12,3 mm) |
| 5/8" | 0,750 "(19,1 mm) | 0,584 "(14,8 mm) |
| 3/4" | 0,875 "(22,2 mm) | 0,681 "(17,3 mm) |
| 1" | 1,125 "(28,6 mm) | 0,941 "(23,9 mm) |
| 1-1/4" | 1,375 "(34,9 mm) | 1,169 "(29,7 mm) |
| 1-1/2" | 1,625 "(41,3 mm) | 1,401 "(35,6 mm) |
| 2" | 2,125 "(54,0 mm) | 1,877 "(47,7 mm) |
Ako vidíme, nominálna veľkosť poskytuje čitateľnú približnú hodnotu, zatiaľ čo presné vonkajšie a vnútorné rozmery stien PEX sa mierne líšia. To je dôležité pri výpočte prietokov alebo konektorov.

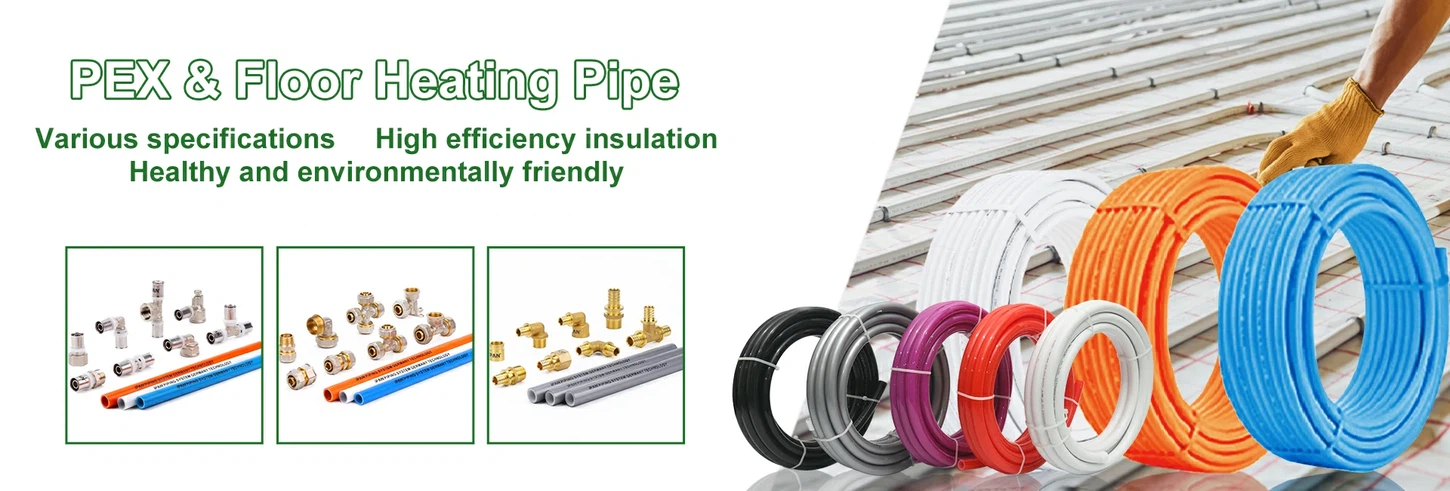

Typ viacvrstvového potrubia IFAN:
①PEX AL PEX PIPE,②Pert al pert rúrka,③PEL PEPIPE (plyn)
④Pex - a (podlahové vykurovacie potrubie),⑤PEX izolovaný potrubie,⑥ PEX vlnité potrubie.etc.
Farba, veľkosť a balenie sú všetky prispôsobiteľné.
Naša továreň tiež poskytuje potrubia, ventily a ďalšie príslušenstvo, ktoré sú kompatibilné s našimi produktmi potrubia.
Poskytujeme vám dokonalé a primerané riešenie pre váš projekt.
Kliknite sem a kontaktujte nás preKatalógy výrobkov ABezplatnýVzorky
Tlakové hodnotenie
Okrem veľkosti je pre vhodný výber potrubí rozhodujúce porozumenie hodnotenia tlaku PEX. Tlakové ratingy naznačujú maximálny pracovný tlak, ktorý môže hadičky bezpečne vydržať pri teplote vody 73 stupňov F, pred riskovaním prasknutia a úniku. Štandardné tlakové ratingy zahŕňajú:
160 psi - pre obytné vedenia studenej vody
100 psi - pre obytné vodné potrubia
200 psi - pre komerčné horúce a studené línie
Vyššie stupne PEX ako PEX - A môžu dosiahnuť tlakové hodnotenie nad 200 psi pre náročné aplikácie. Potvrďte požiadavky na tlak svojho systému a určte hodnotenie PEX, ktoré poskytuje bezpečné režijné náklady. Podpísacia tlaková kapacita pozýva katastrofu.
Veľkosť pre dopyt
Pri výbere priemerov PEX je najdôležitejším faktorom splnenie dopytu po prietoku. Väčšie veľkosti ponúkajú menšie trenie a impedanciu, ale stojí viac. Zníženie trubíc ušetrí peniaze spočiatku, ale zmrznutia tok. Vyvážiť tieto faktory:
- Vypočítajte dopyt po každom rúrkovom spustení špičkový prietok pomocou jednotiek pripevnenia.
- Poraďte sa s tabuľkami veľkosti PEX a vyberte minimálnu veľkosť uspokojujúcu očakávané špičkové toky.
- Pre výstupné vetvy viacerých - uistite, že čiara kufra je prinajmenšom taká veľká ako najväčšia vetva.
- Upssize sa uprednostňuje pre vysoké - situácie dopytu po toku, ako sú napríklad práčovňa a kúpeľné skupiny.
Zvážte tiež, či straty tlaku z poddimenzovaného PEX ovplyvnia výkonnosť príslušenstva. Right - veľkosť pre skutočný dopyt optimalizuje náklady a užitočnosť.
Zodpovedajúca trubica a veľkosti montáž
Ďalším zvážením veľkosti kľúčov je porovnávanie hadičiek PEX s príslušným {{}}} tvarovkami a konektormi. Zatiaľ čo vloženia kovovania umožňuje určitú flexibilitu, pričom použije pravú zodpovedajúcu veľkosť prispôsobenia optimalizuje tok.
- Na armatúry Barb používajte rovnakú nominálnu veľkosť pre potrubie aj pre montáž.
- Kompresné tvarovky by mali zladiť priemer - s priemerom - s hadičkou.
{{0} [
Nesprávna trubica a veľkosti montáže často vytvárajú úniky, problémy s prietokom a zlyhania pripojenia.
Hrúbka
Hrúbka steny PEX je tiež dôležitým parametrom ovplyvňujúcim tlakovú kapacitu. Silnejšie steny zvyšujú pevnosť, ale znižujú vnútorný priemer. Bežné hrúbky steny PEX sú:
SDR -9=0.132 " - najhrubšie/najsilnejšie obytné hadičky PEX
SDR -11=0.109 " - Štandardná hrúbka pre bývanie
SDR -13.5=0.092 " - Bežná hrúbka pre komerčný pex
SDR -15=0.8 " - Používa sa v niektorých komerčných a hydronických aplikáciách
Silnejší SDR - 9 je uprednostňovaný pre potrubia studenej vody a vysokotlakové aplikácie. SDR-11 sa dá použiť pre väčšinu obytných horúcich a studených línií. SDR-13.5 postačuje pre komerčné zásoby teplých a studených. Choďte skôr silnejším ako tenší, kde sa očakávajú vysoké tlaky.
Ako produktoví manažéri je našou povinnosťou dizajnérov, inžinierov a inštalatérov ARM s úplným porozumením potrebným na maximalizáciu schopností PEX pre každú jedinečnú aplikáciu. Dúfam, že toto dôkladné preskúmanie mnohých zložitosti veľkosti PEX poskytuje komplexné detaily potrebné na špecifikáciu inštalatérstva, ktoré sú v súlade s realitou budovania a potrebami zákazníkov. Oslovte akékoľvek ďalšie otázky týkajúce sa navigácie v rozsiahlom, ale nuantom výbere veľkosti PEX. Vždy som rád, že môžem pomôcť rozmotať zložitosť pri dosahovaní tekutých operácií.
